Mandos de seccionadores
Los mandos para seccionadores de alta tensión son
muy variados, pudiendo distinguirse:
-
Mando por pértiga
-
Mando mecánico a distancia
-
Mando por servomotor
Los mandos por pértiga y mecánico a distancia (Figura 14) son
los más utilizados en instalaciones de media tensión.
Figura 14: Mando mecánico de
articulación esférica para seccionadores de media tensión
Figura 14: Mandos mecánicos por
palanca para seccionadores de media tensión
Figura 15: Posición de los mecanismos motorizados en
seccionadores de media tensión
Figura 16: Mecanismo motorizado y bloque de contactos auxiliares
para seccionadores de media tensión
Los mandos por servomotor se emplean, sobre todo, en
los seccionadores de columnas giratorias y en los seccionadores de pantógrafo
en las grandes instalaciones (figura 17).
El
grupo mecánico del mando está montado sobre un bastidor totalmente independiente
de la caja, que va sujeto directamente a los soportes de anclaje. (figura 18).
Figura 17: Cuadro de mandos por servomotor para
seccionadores de alta tensión
Puede
ser accionado eléctricamente en Local, desde los pulsadores situados en el
panel eléctrico, o Remoto.
La
posición Local-Remoto, se establece con un conmutador (figura 17).
También
es accionado manualmente por medio de manivela, que se introduce en el grupo
mecánico, en el interior de la caja.
La
manivela enclava eléctricamente el circuito de control, de forma que al
introducir en su alojamiento, impide el suministro eléctrico al motor.
Pueden
colocarse otros enclavamientos según las necesidades de la instalación.
La
mayoría de los aparatos de corte empleados en parques intemperie disponen de
mando eléctrico y su accionamiento o control se realiza de forma local y/o a
distancia indistintamente, aunque se recomienda el accionamiento a distancia.
Tensión nominal de alimentación
de un dispositivo de maniobra o de un circuito auxiliar
La tensión nominal de
alimentación de un dispositivo de maniobra. o de un circuito auxiliar, es la tensión de alimentación que determina
las condiciones de maniobra y de calentamiento, así como el aislamiento del
circuito.
Se entiende por tensión de
alimentación. la tensión medida en los bornes del circuito sobre el propio
interruptor durante su funcionamiento y comprende, si es preciso, los equipos
auxiliares suministrados o exigidos por el fabricante para ser instalados con
el aparato, pero no comprende la caída de tensión en los conductores de
conexión al circuito de alimentación.
La tensión nominal de
alimentación debe, preferentemente, tener una de los valores normales dados en
la siguiente tabla.
El dispositivo de maniobra debe
ser capaz de cerrar y abrir el seccionador, para cualquier valor de la tensión
de alimentación comprendida entre 80% y 110% de la tensión nominal.
Funciones
Abrir o cerrar un circuito,
interrumpiendo y estableciendo respectivamente el paso de una corriente de
valor despreciable (igual o inferior a 0,5 A).
Abrir o cerrar un circuito,
interrumpiendo y estableciendo respectivamente el paso de una corriente de
valor determinado, cuando no se produce por ello ningún cambio notable de
tensión en los bornes de cada uno de los polos del seccionador.
Ajuste
de cuchillas y contactos
Para comprobar el ajuste de las
cuchillas de los seccionadores se pueden realizar las siguientes
comprobaciones:
Figura 21: Polo de un seccionador de
columnas giratorias
Figura 22: Será necesario aplicar cierta fuerza para
vencer el rozamiento de la bisagra. El
seccionador no debe caer por su propio peso.
Después de cada ajuste que debe
ser moderado, debe probarse el seccionador hasta lograr el ajuste
satisfactorio.
En los seccionadores de columnas giratorias habrá que prestar gran atención al ajuste de sus contactos
Mantenimiento
-
Limpiar los aisladores del polvo que tengan
acumulado y examinar si existen roturas o defectos en los mismos.
-
Comprobar el apriete de todos los tornillos.
- Comprobar el estado de los contactos y cuchillas,
reemplazando las partes corroídas o quemadas. Limpiar el polvo y suciedad acumulados en la superficie de los
contactos. No usar limas ni abrasivos
que puedan dañar las partes plateadas de los contactos.
-
Comprobar el sincronismo y la alineación de los
contactos.
-
Revisar mecanismos de accionamiento. Engrasar ejes
de giro, engranajes de maniobra, reductoras, etc.
- Comprobar actuación del s.p.t. así como su
enclavamiento con el seccionador. Si el
seccionador posee mando eléctrico.
- Comprobar fusibles pulsadores, contactores,
contactos auxiliares. fin de carrera, resistencia de calefacción, motor, etc.
- Maniobrar el seccionador manual y eléctricamente
(local y remoto) y comprobar su funcionamiento, así como las señalizaciones.
-

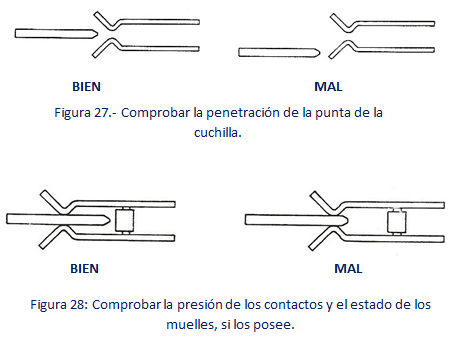

Comprobar la presión de los contactos y el estado de
los muelles.
