DATOS NECESARIOS PARA LOS CÁLCULOS Y SITUACIÓN EN LA HOJA
EXCEL:
- Potencia del transformador en kVA (celda E8)
- Pérdidas en vacío en kW (celda E10)
- Pérdidas en carga en kW (celda E12)
- Corriente de vacío en % (celda E14)
- Tensión de cortocircuito % (celda E16)
- Tensión en AT en V (celda E18)
- Tensión en BT en V (celda E20)
Para la construcción del grafico de las corrientes de
conexión se precisa la Relación Ie/In (celda E22) y la constante de tiempo
(celda E24)

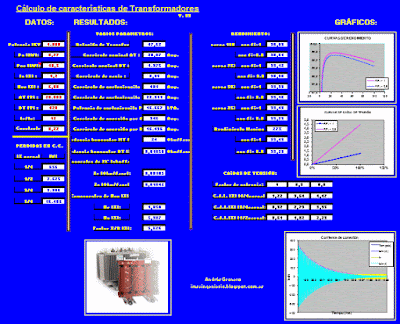

CÁLCULOS
La presente hoja calcula a partir de los datos introducidos
en las celdas E8 a E 24 (en rojo), los siguientes parámetros eléctricos de los
Transformadores:
Perdidas en carga:
-
Pérdidas
al 25, 50, 75 y 125% de la carga (celdas E 31, 33, 35 y 37 respectivamente),
Varios parámetros:
- Relación de transformación (celda K8)
- Corriente nominal en AT (celda K10)
- Corriente nominal en BT (celda K12)
- Corriente en vacío (celda K14)
- Corriente en AT ante un cc en BT (celda K16)
- Corriente de cc en BT (celda K18)
- Potencia de cc en BT (celda K20)
- Corriente de conexión por el lado de AT (celda K22)
- Corriente de conexión por el lado de BT (celda K24)
- Impedancia homopolar en AT (celda K26)
- Impedancia homopolar en BT (celda K28)
- Componente resistiva de la impedancia homopolar (celda K30)
- Componente inductiva de la impedancia homopolar (celda K32)
- Componente resistiva de la Ucc. (celda K38)
- Componente inductiva de la Ucc. (celda K40)
- Factor X/R (celda K42)
Rendimiento:
- Al 100% de la carga y cos ϕ = 1 (celda Q8)
- Al 100% de la carga y cos ϕ = 0,8 (celda Q10)
- Al 75% de la carga y cos ϕ = 1 (celda Q12)
- Al 75% de la carga y cos ϕ = 0,8 (celda Q14)
- Al 50% de la carga y cos ϕ = 1 (celda Q16)
- Al 50% de la carga y cos ϕ = 0,8 (celda Q18)
- Al 25% de la carga y cos ϕ = 1 (celda Q20)
- Al 25% de la carga y cos ϕ = 0,8 (celda Q22)
- % de la carga donde se produce el rendimiento máximo (celda Q24)
- Rendimiento máx. con cos ϕ = 1 (celda Q26)
- Rendimiento máx. con cos ϕ = 0,8 (celda Q28)
Caídas de tensión:
- Al 100% de carga cos ϕ = 1 (celda Q36)
- Al 100% de carga cos ϕ = 0,9 (celda R36)
- Al 100% de carga cos ϕ = 0,8 (celda S36)
- Al 75% de carga cos ϕ = 1 (celda Q38)
- Al 75% de carga cos ϕ = 0,9 (celda R38)
- Al 75% de carga cos ϕ = 0,8 (celda S38)
- Al 50% de carga cos ϕ = 1 (celda Q40)
- Al 50% de carga cos ϕ = 0,9 (celda R40)
- Al 50% de carga cos ϕ = 0,8 (celda R40)
Gráficos:
- Rendimiento con cos ϕ 1 y cos ϕ 0,8 (Gráfico 14)
- Caídas de tensión con cos ϕ 1 y cos ϕ 0,8 (Gráfico 19)
- Corriente de conexión (Gráfico 24)
EJEMPLO
Como ejemplo, se dan seguidamente las características
eléctricas de Transformadores secos encapsulados de 20 kV (aislamiento 24 kV)
según la norma UNE 21538, de la que vamos a extraer, para utilizar en nuestra
hoja Excel, los datos de los transformadores de 1000 kVA.
Trasladamos los datos correspondientes de los transformadores
de 1000 kVA de este cuadro a las celdas E8 a E24 de la hoja Excel.
Los parámetros calculados automáticamente se encuentran en
las celdas indicadas anteriormente en el apartado CALCULOS.
Descargar hoja de cálculo en la siguiente URL:
Texto en pdf en la siguiente URL:
